奕柔电缆产品详情

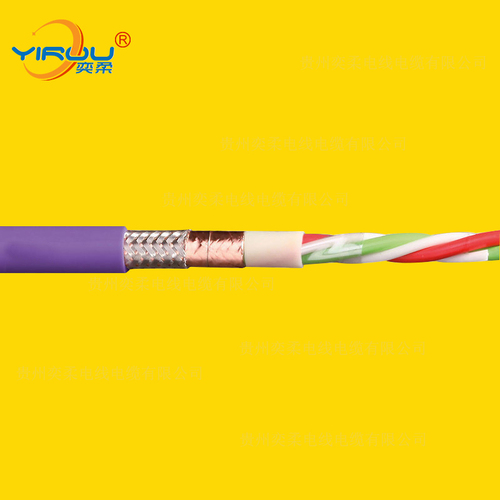

高柔性总线电缆
电缆价格:
13.89
评论:0
产品描述: 用于极高负载的应用 完全耐油及生物油 室内应用及不受阳光直射的室外应用 架空和滑行应用行程达到 400 米以上 用于储存与提取装置的总线连接电缆,适用于机械设备/机床、快速输送系统、无尘室、半导体插入、户内起重机、低温应用
产品品牌: 奕柔电缆
规格型号: TRVV2*0.25+3*0.75
电缆材质: TPE
奕柔电缆产品详情
产品评论(0)

应用要求: 用于极高负载的应用

外护套: TPE

总屏蔽

耐油性: 耐油(符合 DIN EN 60811-404 标准),耐有机油(通过 VDMA 24568 和 Plantocut 8 S-MB 标准的 DEA 测试)

阻燃

耐水解和微生物

抗UV

高柔性总线电缆

典型应用领域:

用于极高负载的应用

完全耐油及生物油

室内应用及不受阳光直射的室外应用

架空和滑行应用行程达到 400 米以上

用于储存与提取装置的总线连接电缆,适用于机械设备/机床、快速输送系统、无尘室、半导体插入、户内起重机、低温应用


此系列的使用寿命有保证(需符合质保条件)
更多信息:高柔性电缆质保

往返运动*500 万750 万1,000 万
温度,CFBUS
. 001 -. 049
CFBUS
. 050-. 070
CFBUS
. 001-. 049
CFBUS
. 050-. 070
CFBUS
. 001-. 049
CFBUS
. 050-. 070
从/至[°C]

最小弯曲半径
[系数 x d]

最小弯曲半径
[系数 x d]
最小弯曲半径
[系数 x d]
最小弯曲半径
[系数 x d]
最小弯曲半径
[系数 x d]
最小弯曲半径
[系数 x d]
-35 / -2512,51513,51614,517
-25 / +601012,51113,51214,5
+60 / +7012,51513,51614,517


总线电缆技术说明

高柔性总线电缆专为在拖链应用中连续使用而开发并经过测试。 根据

使用的外护套材料和设计原理,我们针对不同的机械要求

和介质电阻而设计总线电缆。

电气设计的选择应确保可靠满足各总线规格的电气性能,

并且最重要的是高 EMC 安全性。 尽管永久运动,

也应确保电气值的永久稳定性。

然而,整个总线通信系统中的整体传输属性并非完全取决于

所使用的电缆。相反,它需要所有组件(电子组件,

连接技术和电缆)的精确协调,并考虑与所需数据传输速率相关的各个系统

的最大传输速率。 因此,电缆不完全负责

信号的安全传输。

一般性能

总线系统

芯数及截面积 [mm²]:(2x0.25)C+3G0.75

芯线组:(2 x 0.25)C      3 G 0.75

颜色识别:红/绿 黑色,蓝色,绿黄色

外径最大:11.5 毫米

重量:138.0 千克/千米

导体:细线绞合导线,以裸铜线制成,特别抗弯曲(符合 DIN EN 60228 标准)。

芯线绝缘:机械高质量TPE混合物(符合总线规范)

芯线结构:符合总线规格标准

芯线识别:符合总线规格标准。

内护套:TPE混合物适用于拖链

总屏蔽:高度抗弯曲的镀锡铜丝编织。 覆盖线性约70%,光学约90%。

外护套;低粘性的TPE基混合物,高度耐磨、柔性,符合拖链要求。

护套颜色:丁香红色(类似RAL 4001)
