奕柔电缆产品详情

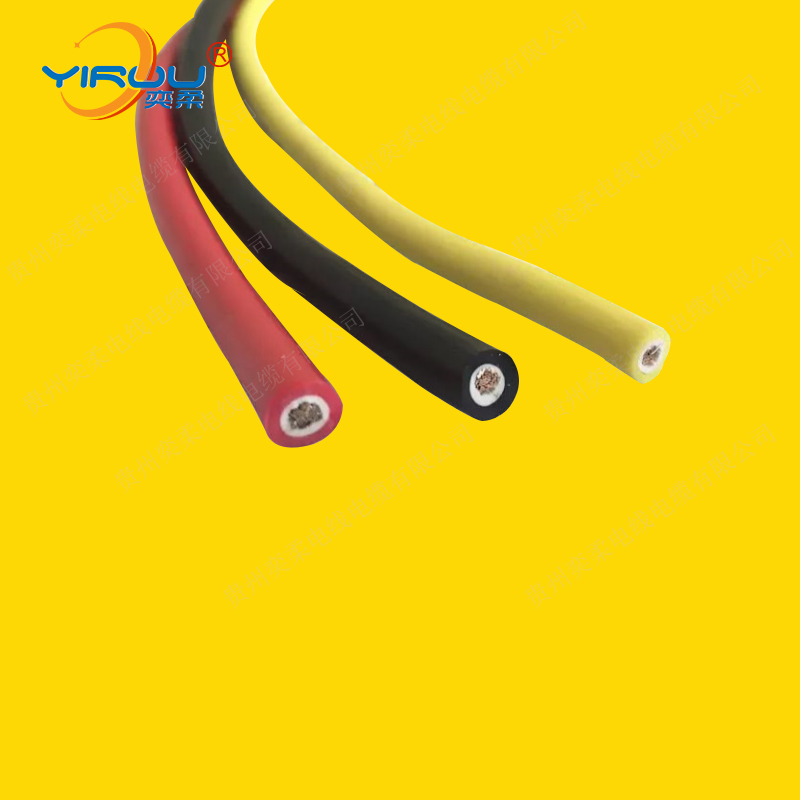

16平方拖链电缆
电缆价格:
26.13
评论:0
产品描述: 适用于干燥或潮湿的室内,无强应力缓释或强制引导的自由连续往复运动下的安装,特别是工业使用环境下的频繁弯曲场合,如木工机械、机床加工设备、物流输送系统、起重机场合等,用于大行程场合,对电磁屏蔽抗干扰好
产品品牌: 奕柔电缆
规格型号: TRV 16
电缆材质: PVC或TPE或PUR
奕柔电缆产品详情
产品评论(0)

单芯拖链电缆产品特征:

防水,防油,抗紫外线,耐磨,阻燃,弯曲寿命500万次以上,适用于快速移动场合。


应用范围:

适用于干燥或潮湿的室内,无强应力缓释或强制引导的自由连续往复运动下的安装,特别是工业使用环境下的频繁弯曲场合,如木工机械、机床加工设备、物流输送系统、起重机场合等,用于大行程场合,对电磁屏蔽抗干扰好

拖链电缆的使用场合:

主要用于控制测量及动力电路中,并应用于自动化行业、装配线、生产线等。如,机器人往复运动,机器人手臂,汽车门,雕刻机,机床加工设备,木工机械,物流输送系统,起重机和冶金工业等。

拖链电缆的使用方法:

拖链电缆与拖链并用,效果会更好;用于对抗电磁干扰要求较高的场合,采用铜丝编织屏蔽。在潮湿环境下使用,在适用的温度范围内,露天使用须加防紫外线装置。

拖链电缆的使用要求:

1.拖链电缆的敷设不能扭曲,即不可从电缆卷筒或电缆盘的某一端解开电缆,而应先旋转卷筒或电缆盘将电缆展开,必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取。

2.必须注意电缆的最小弯曲半径。

3.电缆必须松散的并排敷设在拖链中,尽可能分开排列,用隔片分开或穿入。支架空挡的分离空洞中,在拖链中电缆间的空隙至少应为电缆直径的10%。

4.拖链中的电缆不得相互接触或困在一起。

5.电缆的两点都必须固定,或至少在拖链的运动端必须固定。一般电缆的移动点离拖链端部的距离应为电缆直径的20-30倍。

6.请确保电缆在弯曲半径内完全移动,即不可强迫移动。这样电缆彼此间或与导向装置这间可经相对移动。经过一段时间的操作后,好检查一下电缆的位置。该检查必须在推拉移动后进行。

7.如果拖链折断,则其电缆也需要更换,因为过度拉伸造成的损坏无法避免。

拖链电缆,又称拖链电缆,拖曳电缆,移动电缆,机器人电缆、柔性电缆等。特别耐油;耐化学性;外径小,节省电缆安装所需空间;镀锡铜丝编织屏蔽易焊接,同时可保证数据,信号无干扰的传输。


拖链电缆结构:

导体:超细精绞无氧铜丝

绝缘:特殊混合PVC或TPE绝缘

护套:优质丁晴混合物或PUR聚氨酯

颜色:黑色、灰色或橙色


拖链电缆技术参数:

测试电压:2500V-3000V

最小弯曲半径:

固定安装:5x电缆外径

移动安装:

行程<10米时,弯曲半径为8xD

行程≥10米时,弯曲半径为10xD

使用温度范围:

固定安装:-50℃~+90℃

移动安装:-30℃~+90℃
